बॉन्डिंग वायर का उपयोग अर्धचालक पैकेज के लिए एक इंटरकनेक्ट सामग्री के रूप में किया जाता है। यह एक अर्धचालक से बाहरी भाग में विद्युत संकेत ले जाने के लिए एक पतली धातु तार है।अर्धचालकों का उपयोग विभिन्न प्रकार की चीजों में किया जाता है जो पीसी से हमारे दैनिक जीवन का समर्थन करते हैंआम तौर पर, एक अर्धचालक पैकेज तार बंधन प्रक्रिया के बाद एक मोल्ड राल के साथ सील किया जाता है, इस प्रकार बंधन तार बाहर से नहीं देखा जाता है।
सामग्री
सोने, चांदी, तांबे और एल्यूमीनियम का उपयोग तारों को बांधने के लिए किया जाता है।लेकिन पैलाडियम लेपित तांबे (पीसीसी) तार (EX तार) के आविष्कार ने 2010 के दशक की शुरुआत में बंधन तार बाजार की गतिशीलता को बदल दिया है. अब पीसीसी तार बाजार में सबसे व्यापक रूप से उपयोग की जाने वाली सामग्री है। हाल के वर्षों में, चांदी के तार का उपयोग सोने के तार के विकल्प के रूप में विभिन्न प्रकार के पैकेज अनुप्रयोगों में भी बढ़ रहा है।एल्यूमीनियम तार मुख्य रूप से बिजली अर्धचालकों के लिए मुख्य रूप से कंक्रीट बंधन प्रक्रिया के लिए प्रयोग किया जाता है.
आकार
बंधन तार का आकार आवेदन के आधार पर काफी भिन्न होता है जिसमें सबसे बारीक 10μm तक और सबसे मोटी लगभग 400μm तक होती है। इस लेख को लिखने के समय (2023) तक,एक उच्च अंत पैकेज 2 से अधिक का उपयोग करता हैप्रति पैकेज लगभग 30-50μm के बंधन पिच के साथ,000 तार बंधन। जैसा कि डिवाइस अधिक कार्यात्मक और अधिक लघु हो जाता है, इस्तेमाल किया जा रहा तार भी पतला और पतला हो जाता है,जो बदले में तार निर्माता के लिए तकनीकी चुनौती को बढ़ाता हैहम अपनी उच्च अनुसंधान एवं विकास क्षमताओं के साथ इस तकनीकी चुनौती का सामना कर रहे हैं।
बंधन विधि

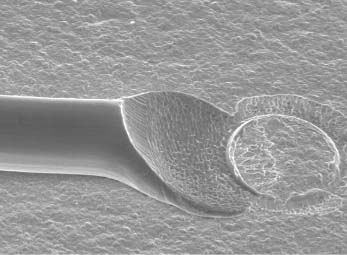

गेंद बंधन में, तार की नोक को विद्युत डिस्चार्ज द्वारा पिघलाया जाता है और एक गेंद (फ्री एयर बॉल) बनती है। गेंद को यांत्रिक बल द्वारा अर्धचालक तत्व या पैड (1 वें बंधन) पर बंधा जाता है,अल्ट्रासोनिक शक्तिबाहरी टर्मिनल से कनेक्शन एक सिंक बॉन्ड (2nd बॉन्ड) द्वारा किया जाता है।
